스크류 규격(탭핑, 스크류)

제품을 만들기 위해서는 필수적으로 사용되는 다양한 부품이 있다.

부품과 부품을 고정 연결해 주는 체결용(나사, 양면테이프, 본드, 볼트, 너트, 리벳, 케이블타이, 용접 등) 부품



체결류의 종류는 다양한데 그중에서도 가장 널리 사용되는 부품이 스크류(작은 나사, 볼트, 너트)

스크류 중에서 나사 자체로 나사산을 만들면 체결되는 부품에 대한 알아보자

종류 및 특징

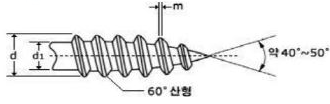

1. 탭핑 1종 (A 타입)

• 별도의 구멍 없이 직접 재료를 뚫고 들어가면서 체결 가능
• 선단부까지 뾰족하고 나사산이 깎여 있음
• 주로 1.2mm 이하의 얇은 강판, 하드보드, 목재, 플라스 등에 사용
• 가장 넓은 피치를 가짐

 2. 탭핑 2종 (B-0)

• 모재에 나사의 직경보다 작은 홀을 만들어 사용됨(전자제품에 많이 사용됨)
• 나사의 호칭에 따른 적절한 구멍의 크기로 사전에 가공 필요
• 선단(S) 2~2.5산이 테이퍼 형태
• 1종보다 작은 피치
• 5mm 이하의 얇은 강판, 두꺼운 판, 비금속, 수지, 경질 고무에 적합

3. 탭핑 3종 (C-0)

• 모재에 나사의 직경보다 작은 홀을 만들어 사용됨
• 나사의 호칭에 따른 적절한 구멍의 크기로 사전에 가공 필요
•
• 선단 2.5~3산이 테이퍼 형태
• 작은 나사와 동일한 피치
• 2종보다 두꺼운 구조용강, 주물, 비철 주물에 적합
